[應 用]
該爐為通用性熱風裝置，與各種干燥設備配套使用。廣泛適用于糧食、種子、飼料、果品、脫水蔬菜、香茹、木耳、茶味、煙葉等產品、食品、醫藥品、化工原料、輕重工業產品的加熱除濕，還可用于各種設備的加熱以及庫房除濕等。
[特 點]
采取了耐高溫措施，從而使其壽命比例管式熱風爐大大延長，并采用了煙氣縱向沖刷散熱片和負壓式排煙方式，換熱部位不積灰塵，無須清理，熱性能穩定�？捎酶鞣N煤或柴作燃料，并配有二次進風裝置，燃燒完全。
[原 理]
該爐集燃燒與換熱為一體，以爐體高溫部位進行換熱，煙和空氣各行其道，加熱絕對無污染，熱效率高達60-75%，升溫快，體積小，安裝方便，使用可靠，且價格低（與一噸鍋爐相比，該加熱系統只相當于鍋爐加熱系統價格的一半）。

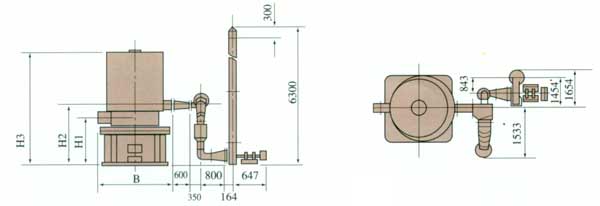

[安裝示意圖]
[技術參數]
|
|
輸出熱量（x104Kcal/h） |
輸出風量（m3/h） |
熱風溫度（°C） |
耗煤量（kg/h） |
煙氣引風機型號 |
外形尺寸 |
|
H1 |
H2 |
H3 |
B |
|
JRF4-2.5 |
2.5-3 |
1500-560 |
60-200 |
10-12 |
炊事用鼓風機80-100W |
|
|
2000 |
800 |
|
JRF4-4 |
4-5 |
3500-930 |
60-200 |
14-17 |
炊事用鼓風機200-300W |
|
|
2340 |
820 |
|
JRF5-8 |
6-8 |
5600-1480 |
60-200 |
18-24 |
Y5-47 2.8C |
|
|
|
|
|
JRF5-15 |
10-15 |
12000-2160 |
60-300 |
30-45 |
Y5-47 4C 2000r.pm 1.5kw |
1575 |
2050 |
3400 |
1965 |
|
JRF5-30 |
25-30 |
25000-4330 |
60-300 |
70-85 |
Y5-47 4C 2520r.pm 2.2kw |
1660 |
2200 |
4200 |
2495 |
|
JRF5-60 |
55-60 |
45000-8660 |
60-300 |
150-175 |
Y-47 4C 2900r.p.m 3kw |
1700 |
2260 |
4800 |
3860 |
|
JRF6-100 |
80-100 |
84000-1400 |
60-300 |
220-290 |
|
|
|
|
|
|
JRF6-160 |
150-160 |
134400-23000 |
60-300 |
410-460 |
Y-9-26 9D左45°C 1450r.p.m 18.5kw |
2412 |
4100 |
7100 |
4000 |
注意：
- 環境基準溫度標準按18°C±2°C，煤的熱值以5500Kcal/Kg計算。
- 表中熱風溫度是按輸出風量確定的。熱風爐JRF4型的熱風溫度可達200°C以上，JRF5、JRF6型的熱風溫度可達300°C以上（特殊制造可達500°C以上），用戶可根據需要進行調整。
- 熱風爐煙囪配置高度：JRF4型3-5米，JRF5、JRF6型為5-8米。
- 表中外形尺寸對應位置見熱風爐安裝示意圖。
- 爐膛下部?jī)?nèi)側壁上的耐火層以爐篦處為起點，其高度：JRF4-4型為0.5米，可現場安裝。
- JRF6型為鏈條爐排式燃燒裝置。
|
